Oferecemos placas de circuito impresso personalizadas, cuidadosamente preparada para atender às suas necessidades.

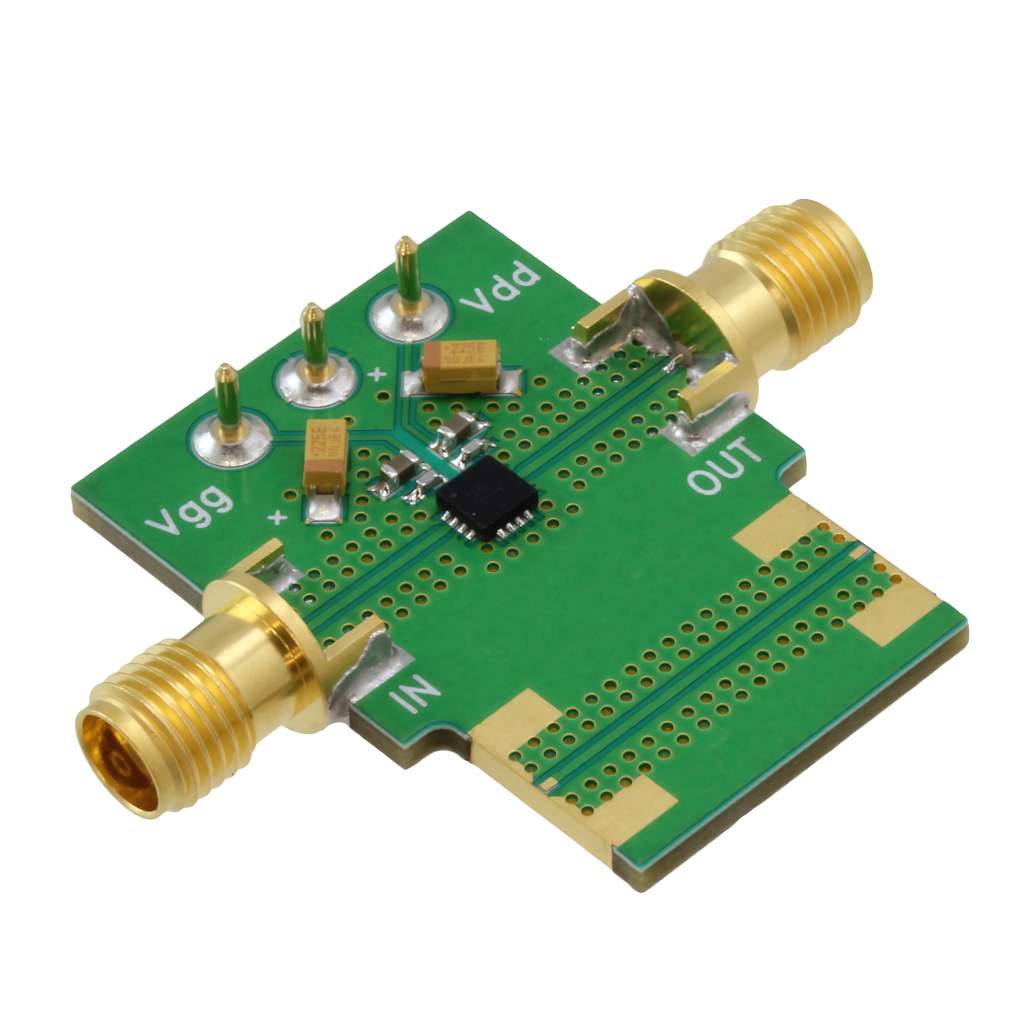

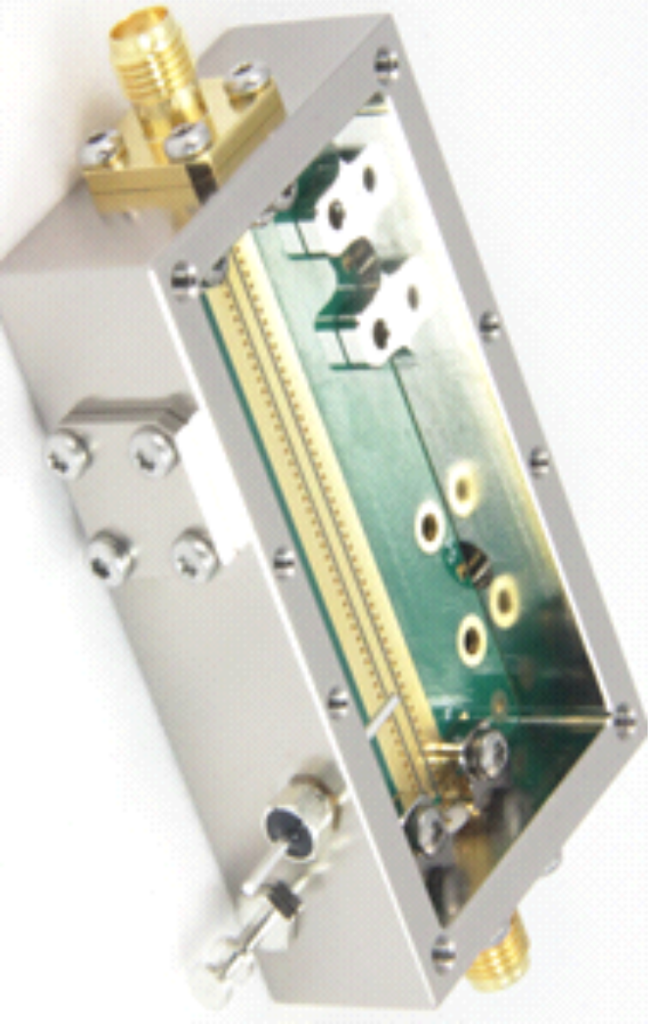

PTFE é um tipo especial de placa de circuito impresso feita com PTFE de alto desempenho (politetrafluoretileno) é uma massa
conseguida quimicamente, é um substrato em vez de laminados FR4. O PTFE é valorizado por sua capacidade de suportar
temperaturas extremas, resistir a praticamente todos os produtos químicos, e manter propriedades elétricas estáveis sob
condições adversas. As propriedades exclusivas do PTFE tornam as placas de circuito importantíssima em aplicações exigentes,
como aeroespacial, militares, telecomunicações, e outras indústrias onde o meio ambiente é agressivo, e a confiabilidade é crítica.
Fornecedores: Arlon, Taconic, Rogers, Swot e Panasonic.
Com o avanço da tecnologia, surgiu diferentes cores de máscara anti-solda.
A PCI, é a base para organizar e soldar os componentes eletrônicos e obter um bom funcionamento do conjunto. A máscara anti-solda é usada para proteger as trilhas de cobre, deixando aberto apenas as áreas de solda. Está máscara anti-solda é uma resina epóxi, muito resistente ao processo de fabricação, calor da solda, impacto e de fácil limpeza.

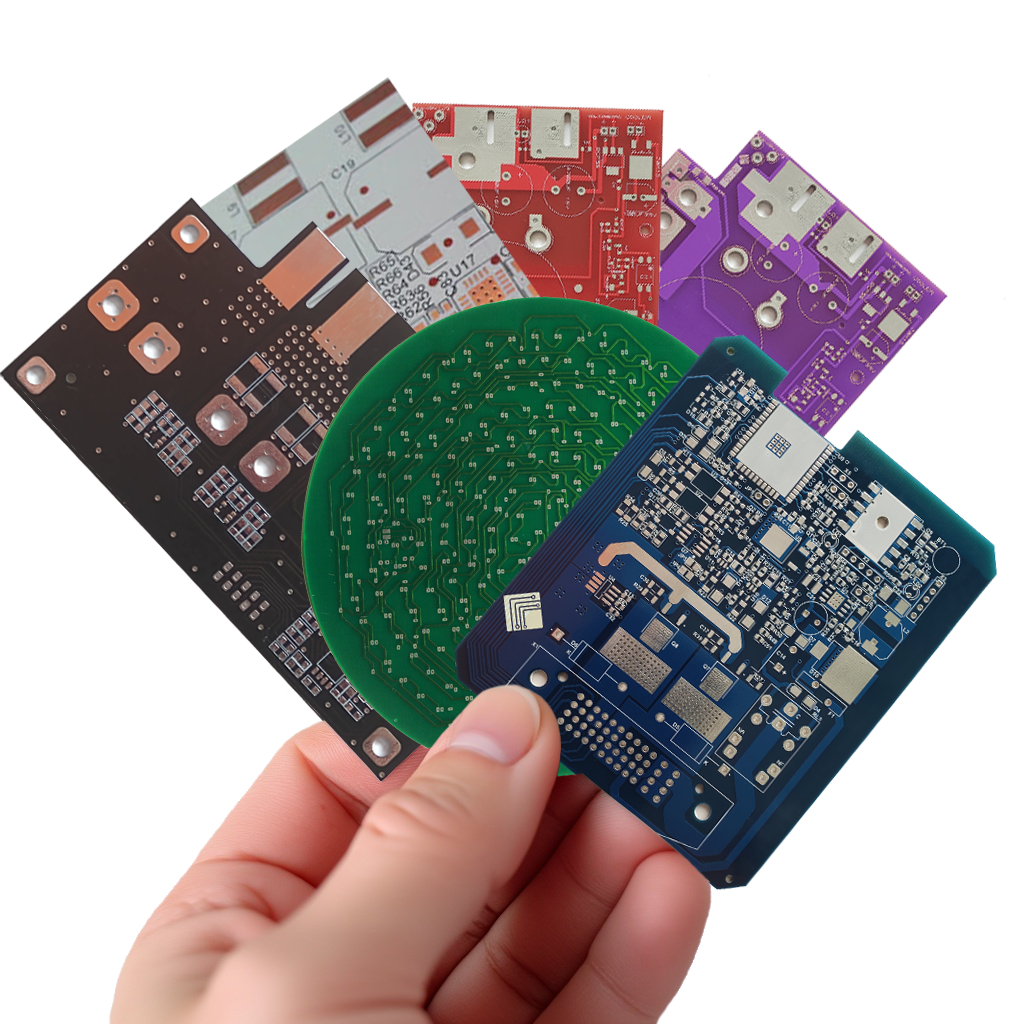

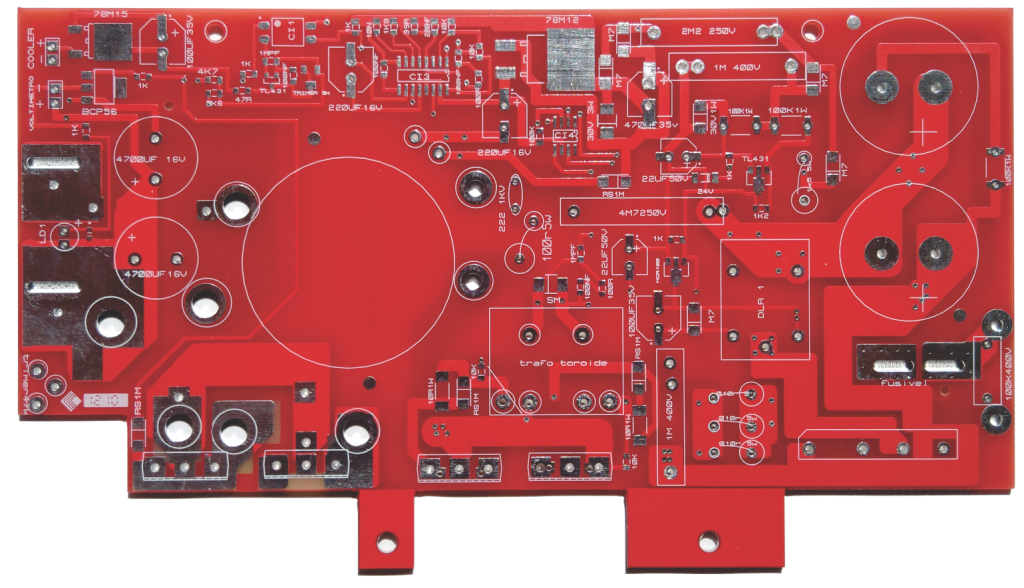

As cores das máscara anti-solda usadas na fabricação de placas são: Verde, vermelho, preto, branco, azul e lilás. A cor escolhida não tem nenhum efeito de desempenho de funcionamento nas placas, o que muda é a aparência.
* Personalizamos todos os detalhes da sua placa, inclusive a cor de sua preferência.
É um revestimento à base de água aplicado em PCBs para proteger a superfície de cobre da oxidação. É um processo ecologicamente correto e reduz o risco de corrosão.

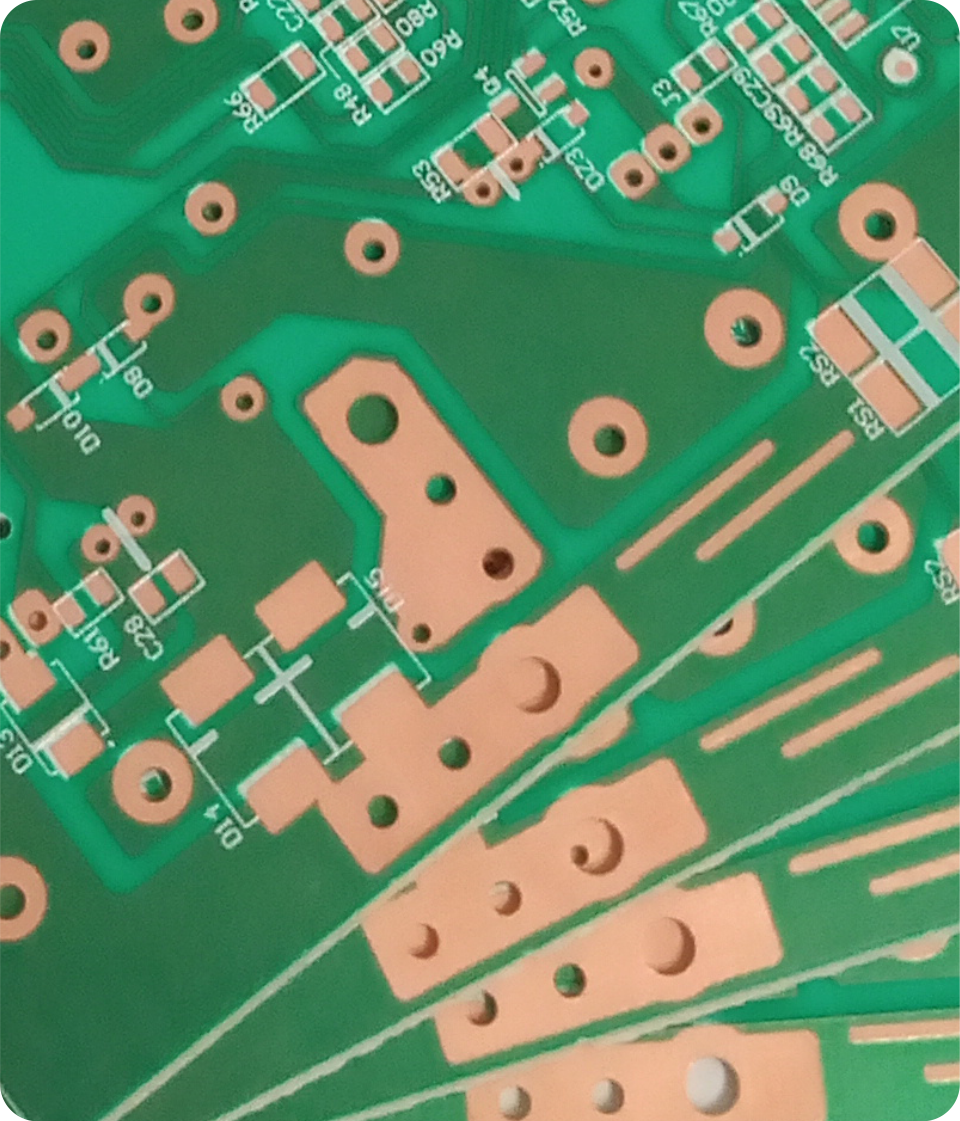

É aplicado sobre a placa de circuito impresso uma fina camada de verniz para proteger a superfície do cobre. Se bem armazenado entre 6 a 12 meses este verniz evita a oxidação e facilita a solda.
É aplicado uma fina camada de estanho nivelado sobre o cobre, facilitando a solda em cadinho, máquina de solda por onda ou forno de refusão.

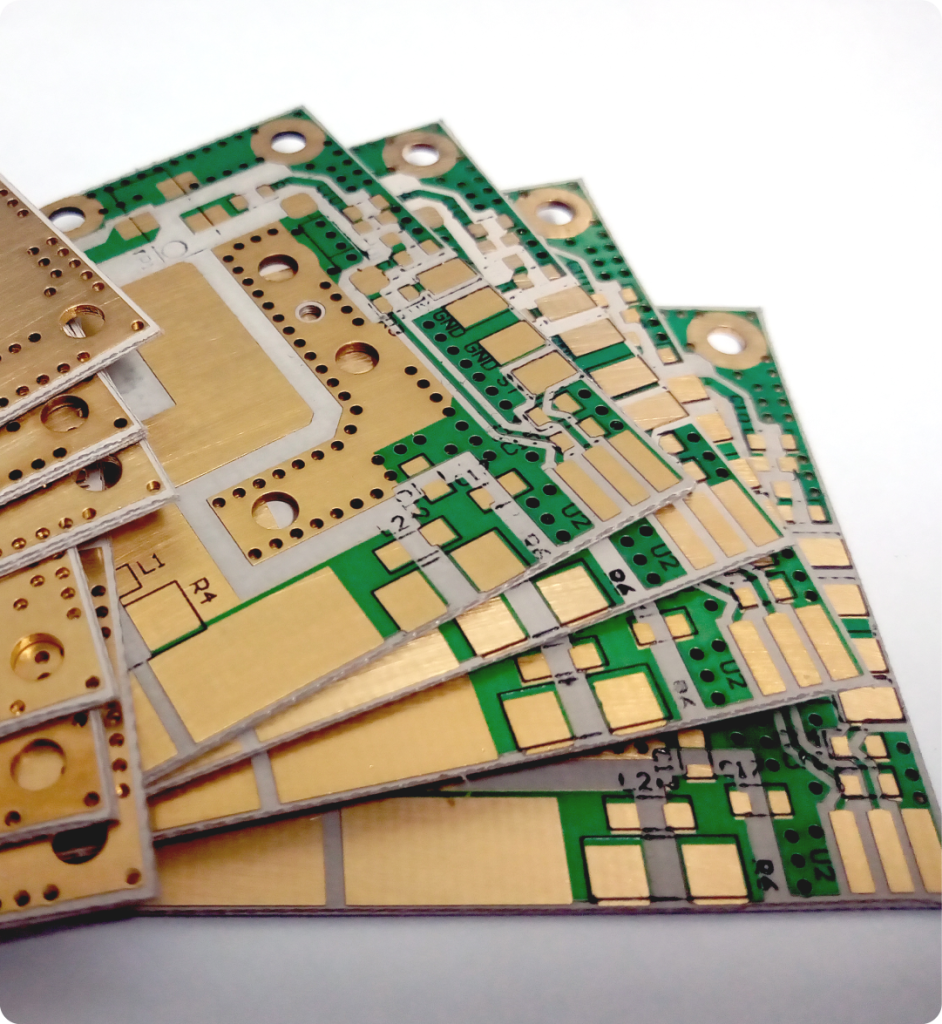

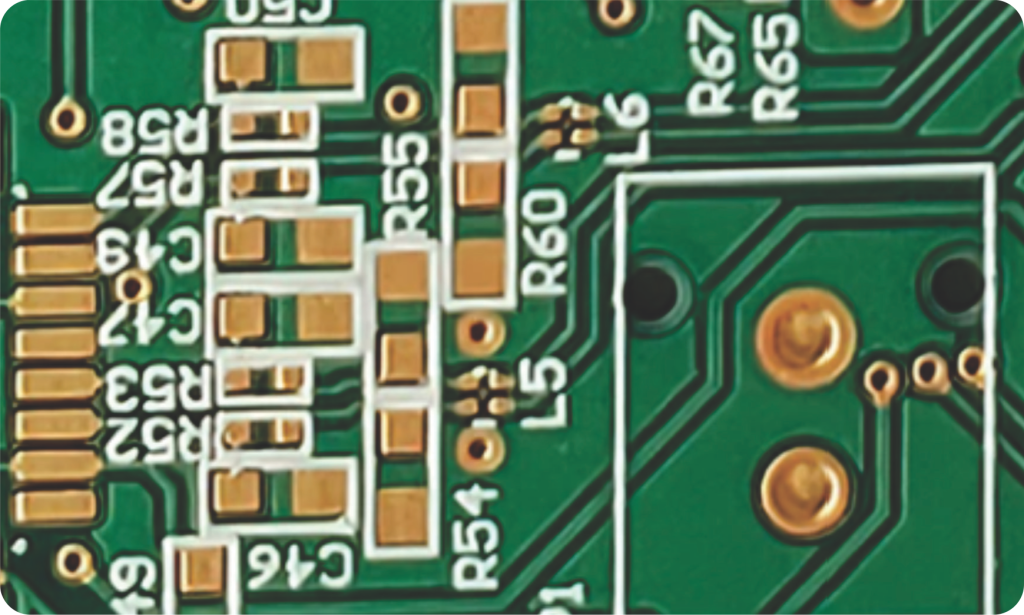

É aplicado por imersão uma fina camada de níquel e ouro químico sobre a superfície da placa, melhorando a soldabilidade e a cor dourada que realça.
É aplicado uma camada de níquel metal e uma camada de ouro metal sobre o conector, dando robustez ao conector, este processo é resistente, durável e traz um brilho dourado a placa.
Após a confecção é necessário fazer o corte ou contorno interno e externo da placa,
a CIRVALE está preparada com equipamentos de precisão e colaboradores treinados
e capacitados para confeccionar sua placa conforme sua necessidade.

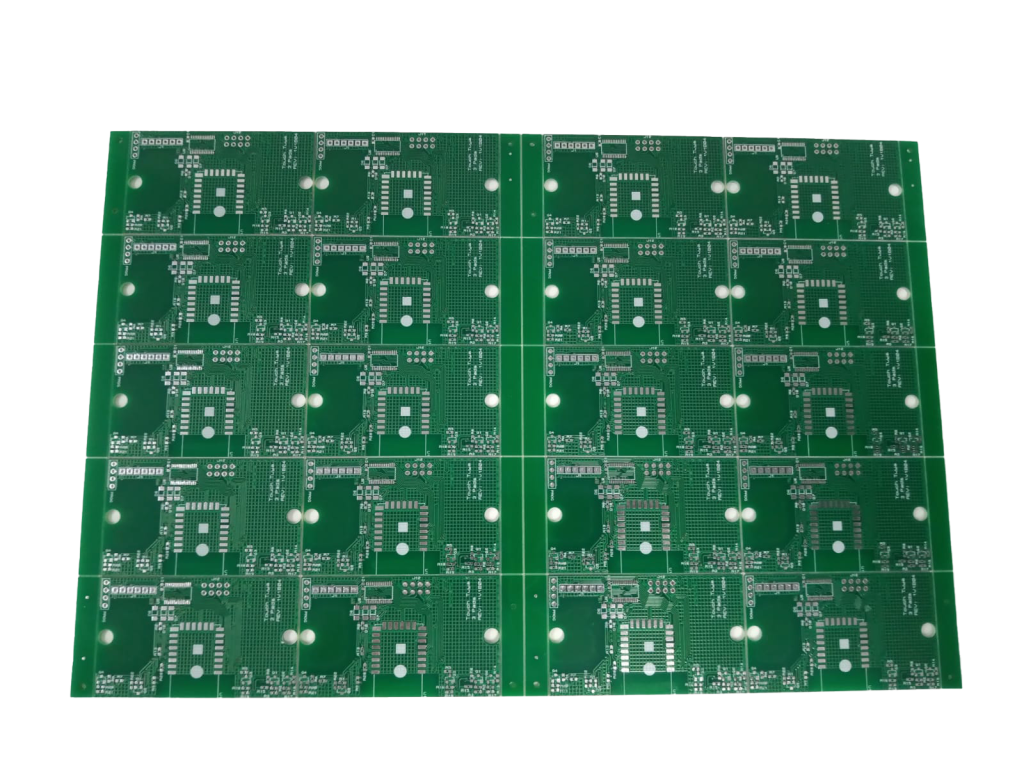

Dois discos de serra, com ângulo de 25º, retiram 1/3 de material da superfície da placa de fibra no lado superior e inferior, deixando 1/3 de material para dar resistência mecânica ao painel evitando que separe ao manuseá-lo. Após inserção dos componentes e soldagem por cadinho, onda ou forno de refusão, basta destaca-lo do painel.

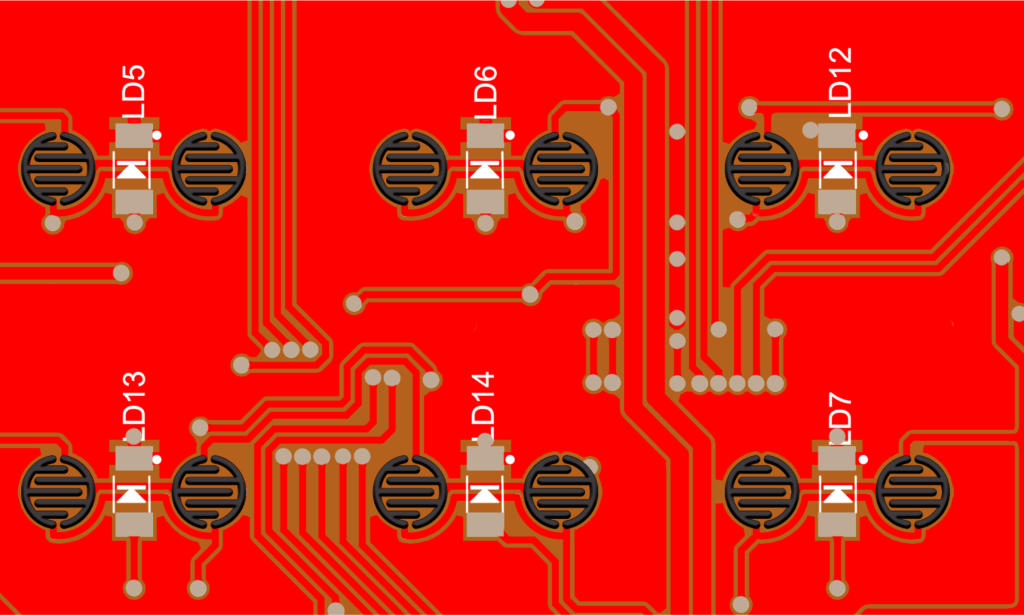

A pasta de carbono é uma resina sintética condutora, utilizada em placas de circuito impresso para promover a conexão elétrica entre dois pontos específicos de um circuito, muito usado em controle remoto.

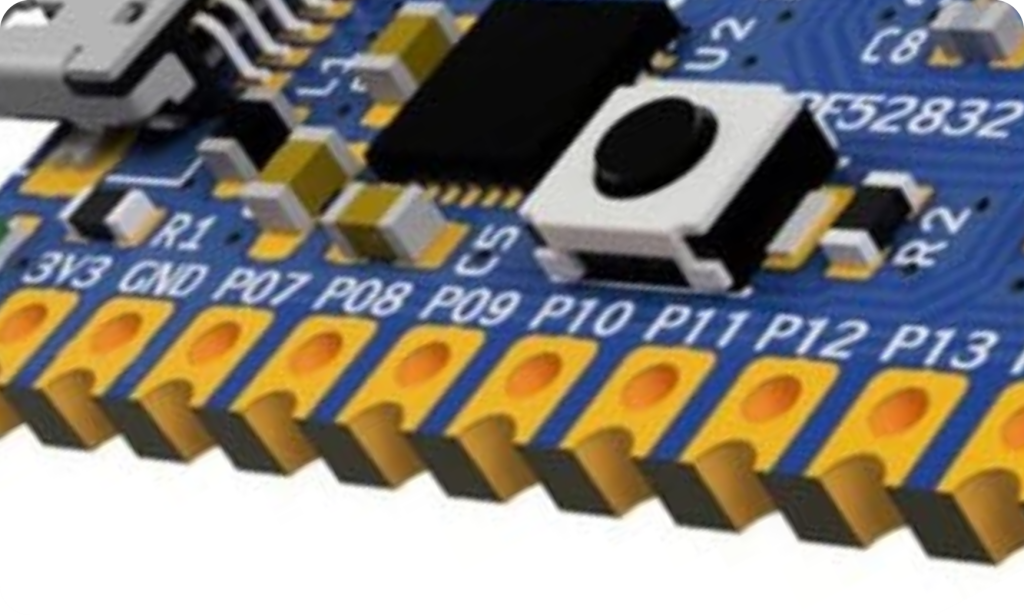

A conexão castelo é um tipo específico para conexão elétrica que envolve a criação de um padrão de trilhas para serem ligadas de forma a simular as muralhas e torres de um castelo. Usado em pequenos módulos para serem soldados sobre outra placa.
A impressão serigráfica é usada para identificar os componentes, código do produto, pontos de teste, notas do fabricante etc. As cores normalmente usadas para identificar são: amarelo, branco e preto. Outro item muito importante é a escolha da fonte que deve ser de fácil leitura, a posição da fonte deve ser o mais próximo possível do componente.
O protótipo rápido foi criado para atender o cliente o mais rápido possível, sempre pensando no custo-benefício, é o parceiro preferencial de muitos clientes. Estamos equipados com tecnologia de protótipo e fabricação de ponta, equipamentos avançados e uma equipe de engenharia profissional para oferecer a você o melhor serviço.
Após a conclusão do processo de fabricação, todas as Placas de
Circuito Impresso passam por rigorosos testes elétricos ponto a
ponto, garantindo 100% de funcionalidade.

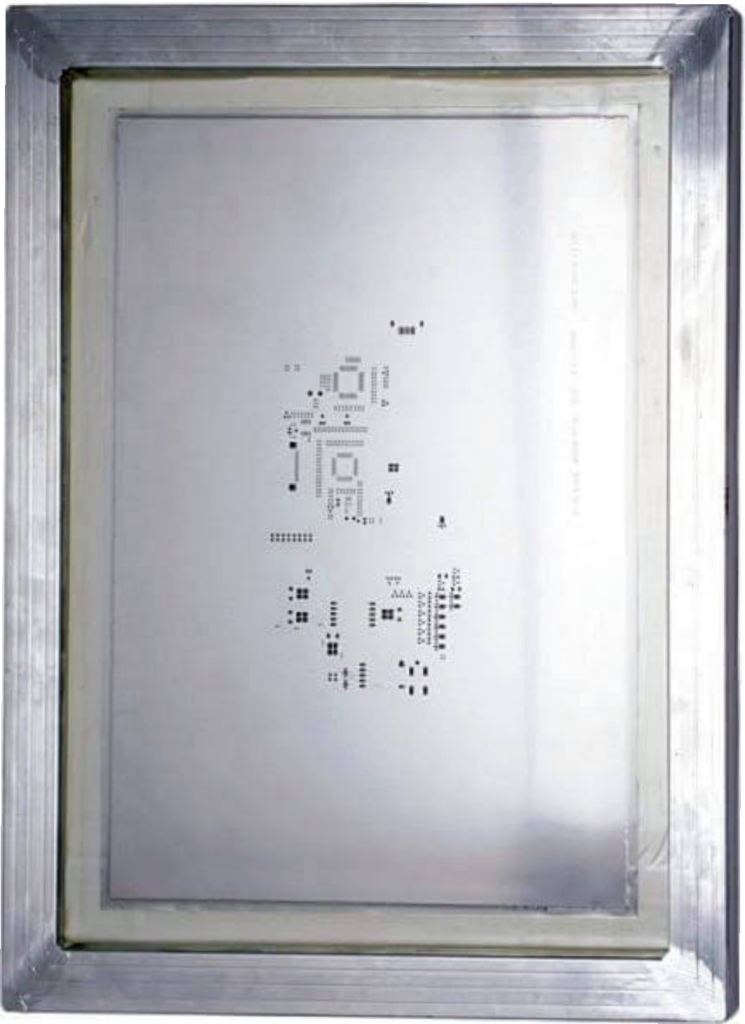

Stencil , é uma lamina de aço inox muito fino tencionado sobre um quadro de alumínio. A lamina de aço inox é submetido a um equipamento para fazer o recorte a laser conforme o desenho da placa.
Este Stencil é usado para depositar uma fina camada de pasta de solda na superfície da placa de circuito impresso, uma máquina insere os terminais dos componentes exatamente sobre a pasta de solda, na sequência esta placa entra na esteira do forno de refusão que é aquecida e derretendo a pasta de solda, fazendo a conexão elétrica entre o componente e a placa.

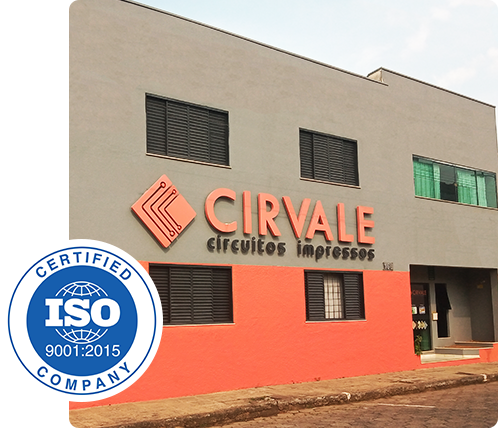

A CIRVALE confecciona placas de circuitos impressos e Stencil, se destaca pela qualidade técnica, atendimento ao cliente e cumprimento nos prazos. A CIRVALE CIRCUITOS IMPRESSOS, estabelecida na cidade de
Santa Rita do Sapucaí /MG, em junho de 1987 se tornou uma marca
conhecida no mercado eletrônico. Sob a liderança do fundador
Paulo Cândido da Silva, a empresa cresceu no importante polo
tecnológico conhecido como o “Vale da Eletrônica”. Comprometidos
com a melhoria contínua da qualidade, buscamos atender às expectativas de clientes, colaboradores e demais partes interessadas.
Certificadora ISO 9001 – 2015.
